涉及循环过程的权利要求的撰写

作者：邵藤 专利代理人

在专利撰写实务中，方法类的技术方案中经常涉及循环过程。循环过程一般从一个初始步骤开始，经过一系列的中间步骤，然后回到初始步骤，如此往复，直至结束条件。通过循环过程，可以达成对目标变量的遍历，或者可以达成收敛。

该类技术方案中既涉及循环过程，也涉及循环的结束条件。本文结合一个示例性案例，对专利撰写实务中的涉及循环过程的权利要求的撰写方法进行归纳和总结。

示例性案例

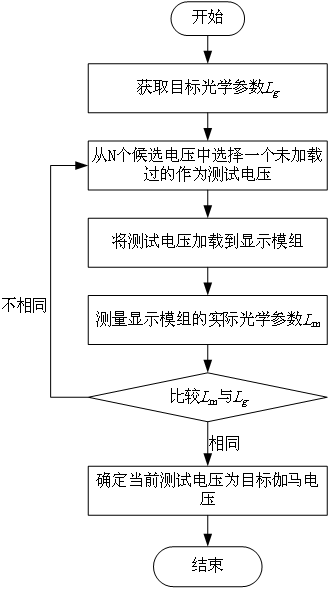

如图所示，该示例性案例涉及显示领域，为一种伽马电压的校正方法，用于获取显示模组的目标光学参数对应的目标伽马电压。该技术方案的权利要求可以通过如下方案1~方案8的撰写方法进行描述。

撰写方法

方案1【步骤编号法】

步骤编号法可以写出每个步骤的步骤编号，在描述循环过程时直接引用步骤编号，具有表达简洁、明确的特点。但是，由于其采用了步骤编号，因此其存在被步骤编号限定各个步骤的执行次序的风险。

示例性案例按照步骤编号法进行撰写时，权利要求可以写成如下形式：

一种伽马电压的校正方法，其特征在于，包括：

步骤S1，获取目标光学参数；

步骤S2，从N个候选电压中选择一个未加载过的作为测试电压；

步骤S3，将所述测试电压加载到显示模组；

步骤S4，测量所述显示模组的实际光学参数；

步骤S5，比较所述实际光学参数与所述目标光学参数，若相同，则转至步骤S6，若不相同，则转至步骤S2；

步骤S6，确定当前所述测试电压为目标伽马电压。

方案2：【步骤命名法】

步骤命名法可以对每个步骤进行命名，在描述循环过程时直接引用步骤名称，达成了表达简洁、明确的特点。步骤名称不体现顺序关系，因此避免了对各个步骤的执行顺序的约束。但是，对于包含有较多常规步骤或者步骤数量较多的技术方案，该方法由于对每个步骤进行命名，因此显得比较啰嗦、不简洁。

示例性案例按照步骤命名法进行撰写时，权利要求可以写成如下形式：

一种伽马电压的校正方法，其特征在于，包括：

目标参数获取步骤：获取目标光学参数；

测试电压获取步骤：从N个候选电压中选择一个未加载过的作为测试电压；

加载步骤：将所述测试电压加载到显示模组；

测量步骤：测量所述显示模组的实际光学参数；

比较步骤：比较所述实际光学参数与所述目标光学参数，若相同，则转至伽马电压确定步骤，若不同，则转至测试电压获取步骤；

伽马电压确定步骤：确定当前所述测试电压为目标伽马电压。

方案3：【入口步骤命名法】

入口步骤命名法可以仅对循环入口步骤进行命名，其他步骤不进行命名。该方法避免了对每个步骤命名产生的不简洁问题，但是，各个步骤的表述形式不统一。需要注意的是，对于多数循环过程而言，循环入口步骤并不唯一。

示例性案例按照入口步骤命名法进行撰写时，权利要求可以写成如下形式：

一种伽马电压的校正方法，其特征在于，包括：

获取目标光学参数；

测试电压获取步骤：从N个候选电压中选择一个未加载过的作为测试电压；

将所述测试电压加载到显示模组；

测量所述显示模组的实际光学参数；

比较所述实际光学参数与所述目标光学参数，若相同，则确定当前所述测试电压为目标伽马电压；若不同，则转至测试电压获取步骤。

为了统一表述形式，可以采用“执行动作+所述动作为……”的形式。举例而言，权利要求可以写成如下形式：

一种伽马电压的校正方法，其特征在于，包括：

获取目标光学参数；

执行测试电压获取步骤，所述测试电压获取步骤包括从N个候选电压中选择一个未加载过的作为测试电压；

将所述测试电压加载到显示模组；

测量所述显示模组的实际光学参数；

比较所述实际光学参数与所述目标光学参数，若相同，则确定当前所述测试电压为目标伽马电压；若不同，则转至测试电压获取步骤。

方案4：【直接跳转步骤法】

直接跳转步骤法直接描述各个步骤的具体动作，在描述循环过程时，采用“转至+循环入口步骤的具体动作”的形式代替“转至+循环入口步骤的步骤编号”或者“转至+循环入口步骤的步骤名称”，避免了步骤顺序的限制，也避免了表述形式上不统一的问题。但是如果循环入口步骤的具体动作比较复杂时，容易导致描述不简洁。不仅如此，在后续对各个步骤的进一步限定时，也需要引用具体动作，使得整个专利文本较为冗长。

示例性案例按照直接跳转步骤法进行撰写时，权利要求可以写成如下形式：

一种伽马电压的校正方法，其特征在于，包括：

获取目标光学参数；

从N个候选电压中选择一个未加载过的作为测试电压；

将所述测试电压加载到显示模组；

测量所述显示模组的实际光学参数；

比较所述实际光学参数与所述目标光学参数，若相同，则确定当前所述测试电压为目标伽马电压；若不同，则转至从N个候选电压中选择一个未加载过的作为测试电压的步骤。

方案5：【关键变量更新法】

关键变量更新法以更新循环入口步骤中的关键变量的形式，来表达跳转至循环入口步骤的意思，进而描述出技术方案中的循环过程。对于关键变量，可以通过“当前”或类似的词进行限定，体现出关键变量在循环。需要注意的是，对于多数循环过程而言，循环入口步骤并不唯一。

示例性案例按照关键变量更新法进行撰写时，权利要求可以写成如下形式：

一种伽马电压的校正方法，其特征在于，包括：

获取目标光学参数；

将当前测试电压加载到显示模组；

测量所述显示模组的实际光学参数；

比较所述实际光学参数与所述目标光学参数，若相同，则确定当前所述当前测试电压为目标伽马电压，若不同，则从N个候选电压中选择一个未加载过的作为所述当前测试电压。

方案6：【直至结束条件法】

直至结束条件法通过“直至+结束条件”的形式明确给出循环结束条件，进而表达出了技术方案中循环的特征。方案1~5均是直接跳转至循环入口步骤（例如方案1中的步骤S2），并未明确指出是否必须执行循环入口步骤的下一步骤（例如方案1中的步骤S3），因此在技术方案中是否存在持续的循环过程问题上存在一定的争议空间。相较于上述五种方案，直至结束条件法能够更清楚地表达出技术方案中存在循环过程，降低了引起争议的风险。但是，由于直至结束条件法需要将循环的各个步骤写在一个步骤中，可能出现单个步骤比较长的问题。

示例性案例按照直至结束条件法进行撰写时，权利要求可以写成如下形式：

一种伽马电压的校正方法，其特征在于，包括：

获取目标光学参数；

从N个候选电压中选择一个未加载过的作为测试电压并加载到显示模组，测量所述显示模组的实际光学参数，且比较所述实际光学参数与所述目标光学参数；重复该步骤直至所述实际光学参数与所述目标光学参数相同；

确定当前所述测试电压为目标伽马电压。

方案7：【循环体法】

循环体法将循环过程封装成为一个循环体，在循环体中明确写出了循环过程，因此能够直观的展现循环过程的各个步骤。该方法具有技术方案直观、明确的特点。对于技术方案中存在多个循环过程的情形，可以利用循环体法，以不同循环体嵌套的形式展示循环过程。

示例性案例按照循环体法进行撰写时，权利要求可以写成如下形式：

一种伽马电压的校正方法，其特征在于，包括：

获取目标光学参数；

执行循环过程直至满足预设条件；所述循环过程包括：

从N个候选电压中选择一个未加载过的作为测试电压；

将所述测试电压加载到显示模组；

测量所述显示模组的实际光学参数；以及

比较所述实际光学参数与所述目标光学参数；

确定当前所述测试电压为目标伽马电压；

其中，所述预设条件为所述实际光学参数与所述目标光学参数相同。

方案8：【限定离散变量法】

当技术方案中循环参数为离散值，且循环参数的各个离散值可以穷举时，可以采用限定离散变量法。限定离散变量法通过穷举目标变量进而实现对目标变量各个离散值的遍历，达成与以遍历为目的循环过程相同的技术效果。该方法避免了限定遍历的顺序问题，但是需要明确界定目标变量的各个离散值，其应用具有一定的局限性。

示例性案例按照限定离散变量法进行撰写时，权利要求可以写成如下形式：

一种伽马电压的校正方法，其特征在于，包括：

获取目标光学参数；

从N个候选电压中选择第n个未加载过的作为测试电压；

将所述测试电压加载到显示模组；

测量所述显示模组的实际光学参数；

比较所述实际光学参数与所述目标光学参数，若相同，则确定当前所述测试电压为目标伽马电压；

其中，n为不大于N的任意正整数。

总结

本文通过示例性案例，总结了涉及循环过程的技术方案的八种不同的权利要求撰写方法，并简要分析了各种撰写方法的优点和局限性。在本文中，上述对撰写方法的不同分类是从多个不同的角度进行划分的，专利代理人在实务操作中，可以根据具体技术方案，采用多种不同方法的组合，实现对技术方案清楚、简洁地描述。
